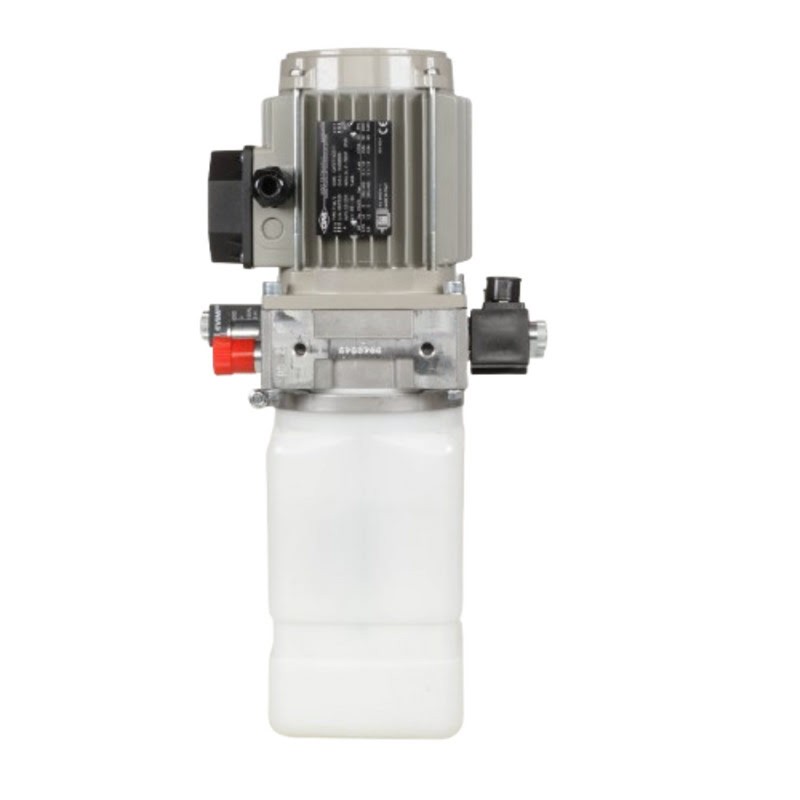

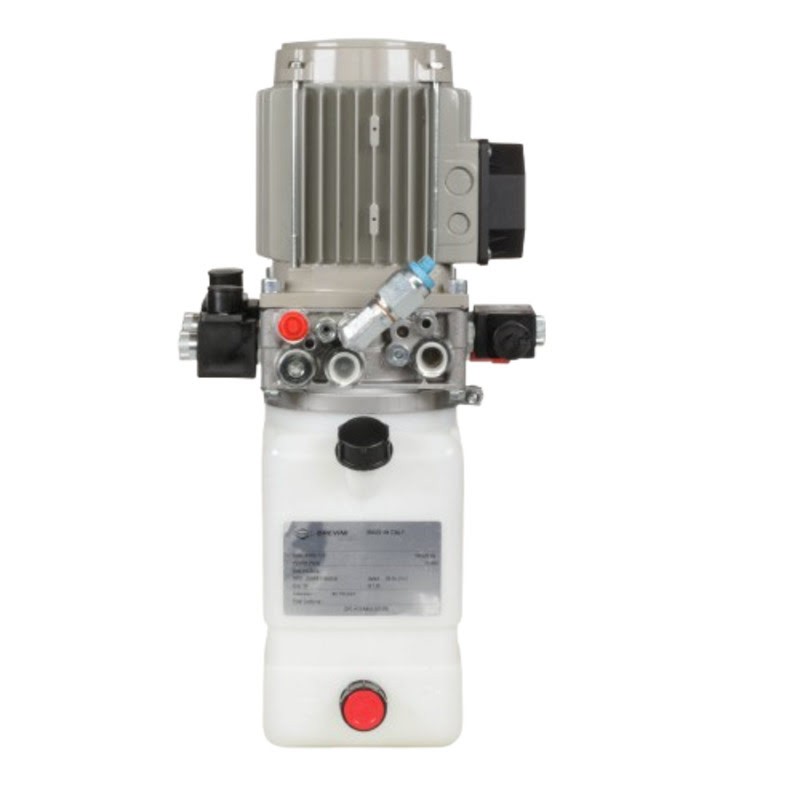

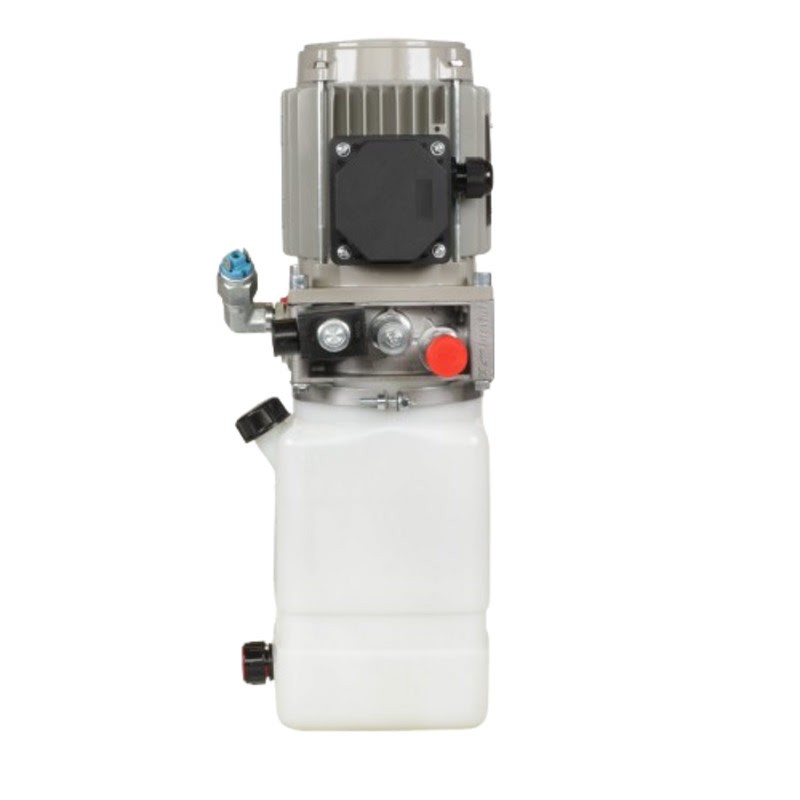

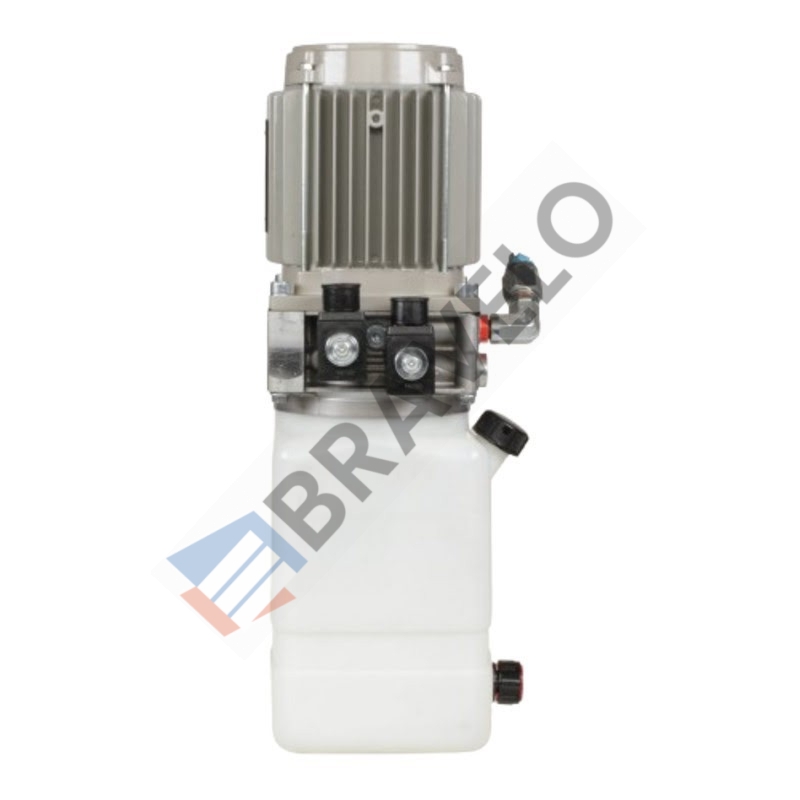

Agregat hydrauliczny Dana Brevini TPS00014.000 DTR, 3 elektrozawory, 0,75 kW

Indeks MK-3 BR Marka BREVINI

Agregat hydrauliczny Dana Brevini TPS00014.000 z rodziny DTR (TPS) do ramp przeładunkowych z wargą wysuwaną. Konfiguracja z 3 elektrozaworami 24 V DC, silnikiem 0,75 kW, presostatem 130–300 bar i zbiornikiem 2,5 l.

Ilość:
szt.
Twoja cena
3 280,00 zł
Netto Najniższa cena z 30 dni: 3 280,00 zł
Do koszyka
  • Dostępne - 6 szt.
  • Dostawa 24 - 48h – gabaryty (transport dedykowany)
  • Wysyłka jeszcze dziś – kurier DPD, jeśli zamówisz przed 12:00
  • Zadzwoń 728 416 624
Agregat Dana Brevini TPS00014.000 DTR | Bravelo
Agregat Dana Brevini TPS00014.000 DTR | Bravelo
Agregat Dana Brevini TPS00014.000 DTR | Bravelo
Agregat Dana Brevini TPS00014.000 DTR | Bravelo
Poprzedni
Następny
Agregat Dana Brevini TPS00014.000 DTR | Bravelo
Agregat Dana Brevini TPS00014.000 DTR | Bravelo
Agregat Dana Brevini TPS00014.000 DTR | Bravelo
Agregat Dana Brevini TPS00014.000 DTR | Bravelo

Dana Brevini · TPS00014.000 · DTR (TPS)

TPS00014.000 DTR – sterowanie rampą z wargą teleskopową.

Trzycewkowy agregat hydrauliczny Dana Brevini do ramp z wargą wysuwaną. Oddzielne funkcje zaworowe obsługują podnoszenie platformy oraz wysuwanie i powrót części teleskopowej.

Konfiguracja DTR do ramp teleskopowych

Pełna konfiguracja producenta to TPS17-AP-AN-12-M-B1-TL3D-DQS1. Oznaczenie „17” opisuje pojemność geometryczną pompy 1,7 cm³/obr. i nie oznacza przepływu 1,7 l/min. Dobór należy potwierdzić po schemacie, portach i nastawach ciśnienia.

Sterowanie hydrauliczne

  • Trzy elektrozawory z cewkami 24 V DC H-01
  • Presostat o zakresie regulacji 130–300 bar
  • Główna nastawa układu 150 bar
  • Pojemność geometryczna pompy 1,7 cm³/obr.
  • Zbiornik z tworzywa o pojemności 2,5 l

Przyłącza i montaż

  • Porty A, C i P: G3/8
  • Porty X i L: G1/4
  • Mocowanie przez otwory M10 w rozstawie 82 mm
  • Silnik trójfazowy 0,75 kW, 3×400 V AC
  • Wymiar kryzy sprawdzić na schemacie konkretnego egzemplarza

Identyfikacja

ProducentDana Brevini
Nr materiałowyTPS00014.000
RodzinaDTR (TPS)
KonfiguracjaTPS17-AP-AN-12-M-B1-TL3D-DQS1
Indeks BraveloMK-3 BR

Napęd i hydraulika

Zasilanie3×400 V AC, 50 Hz
Moc silnika0,75 kW
Pompa1,7 cm³/obr.
Nastawa główna150 bar
Presostat130–300 bar

Zawory i przyłącza

Elektrozawory3 × 24 V DC H-01
Porty A / C / PG3/8
Porty X / LG1/4
Zbiornik2,5 l, tworzywo
MocowanieM10, rozstaw 82 mm

Dobór, dokumentacja i bezpieczeństwo

Przed zakupem sprawdź: Przed zakupem porównaj pełny kod konfiguracji, schemat hydrauliczny, porty oraz napięcie cewek. Wartość 1,7 cm³/obr. jest pojemnością pompy, nie deklarowanym przepływem. Układ należy napełnić filtrowanym olejem mineralnym zgodnym z ISO 6743-4 / DIN 51524. Montaż i regulację powinien wykonać wykwalifikowany serwis.

Nr kat. producenta: TPS00014.000  ·  Indeks Bravelo: MK-3 BR  ·  Producent: Dana Brevini
