Rampa przeładunkowa z klapą wysuwaną i ramo-szalunkiem – BRAVELO DOCK Tele RS

Indeks AMTRV-PRO-RS-2000X2500-60KN-J500 Marka BRAVELO

Hydrauliczna rampa przeładunkowa BRAVELO DOCK Tele RS z językiem wysuwnym i ramo-szalunkiem do montażu przed wykonaniem posadzki. Wybierz wymiar, nośność dynamiczną 60, 100 lub 120 kN oraz język J500 albo dostępny J1000.

Wymiar rampy
Nośność dynamiczna
Długość języka
Ilość:
Twoja cena
23 133,00 zł
Netto Najniższa cena z 30 dni: 23 133,00 zł
Do koszyka
  • Niedostępne - 0
  • Dostawa 24 - 48h – gabaryty (transport dedykowany)
  • Wysyłka jeszcze dziś – kurier DPD, jeśli zamówisz przed 12:00
  • Zadzwoń 728 416 624
Rampa z klapą wysuwaną i ramo-szalunkiem | BRAVELO DOCK Tele RS

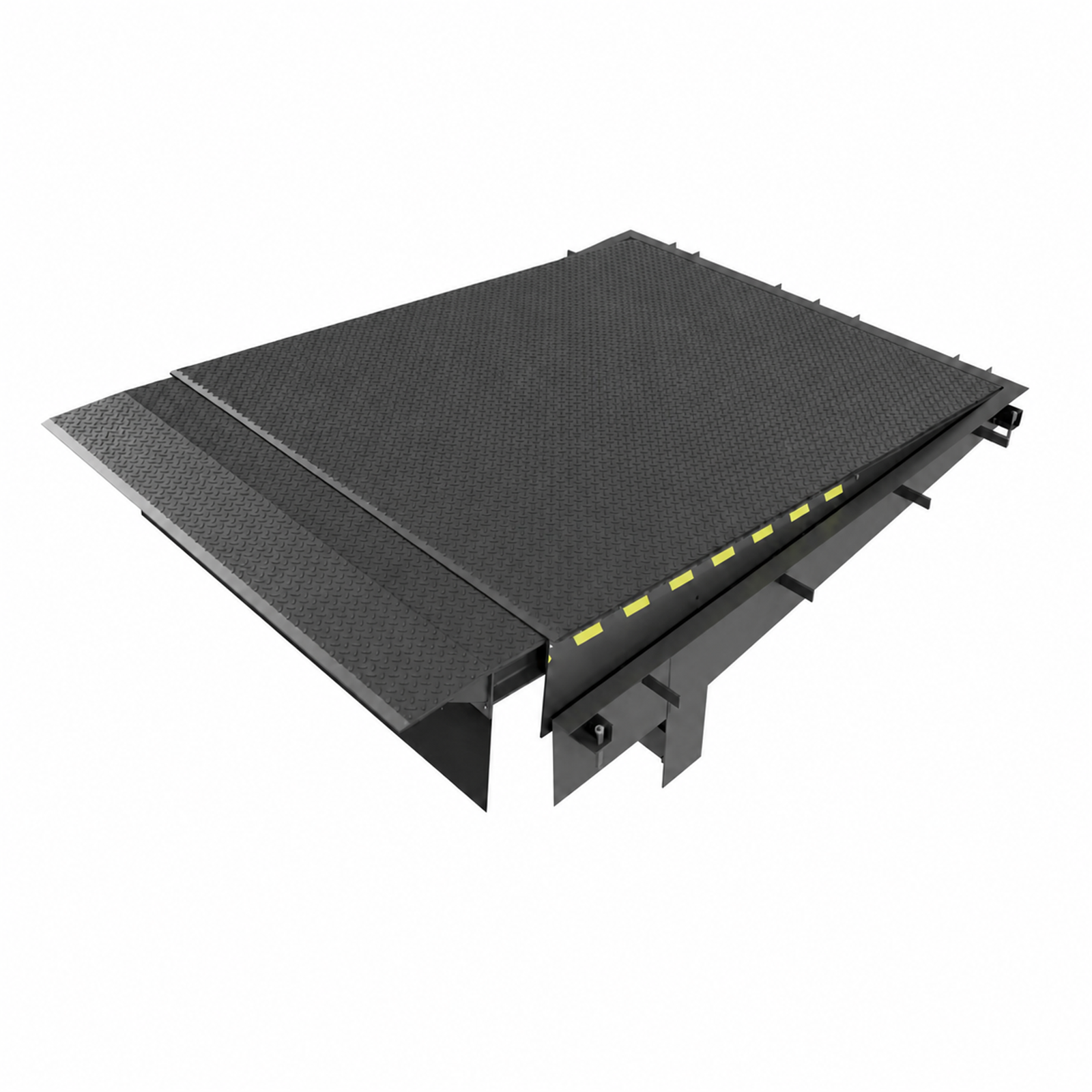

Rampa przeładunkowa AMTRV-PRO-RS z językiem wysuwnym i ramo-szalunkiem
Poprzedni
Następny
Rampa z klapą wysuwaną i ramo-szalunkiem | BRAVELO DOCK Tele RS
Rampa przeładunkowa AMTRV-PRO-RS z językiem wysuwnym i ramo-szalunkiem

BRAVELO · DOCK Tele RS · RAMO-SZALUNEK

Rampa BRAVELO DOCK Tele RS z ramo-szalunkiem. Skonfiguruj wymiar, nośność i język.

Hydrauliczna rampa przeładunkowa z precyzyjnie wysuwanym językiem i konstrukcją RS do montażu przed wykonaniem posadzki. Rama pełni funkcję szalunku i jest bezpośrednio zalewana betonem. Wybierz standardowy wymiar, nośność 60, 100 lub 120 kN oraz język J500 albo dostępny J1000.

Ramo-szalunek RSZgodność z EN 139860 / 100 / 120 kNJ500 / J1000

60 / 100 / 120 kNwybór nośności

2000–4000 mmdługość platformy

2000 / 2250 mmszerokość platformy

J500 / J1000wybór języka

MONTAŻ RS W NOWYM OBIEKCIE

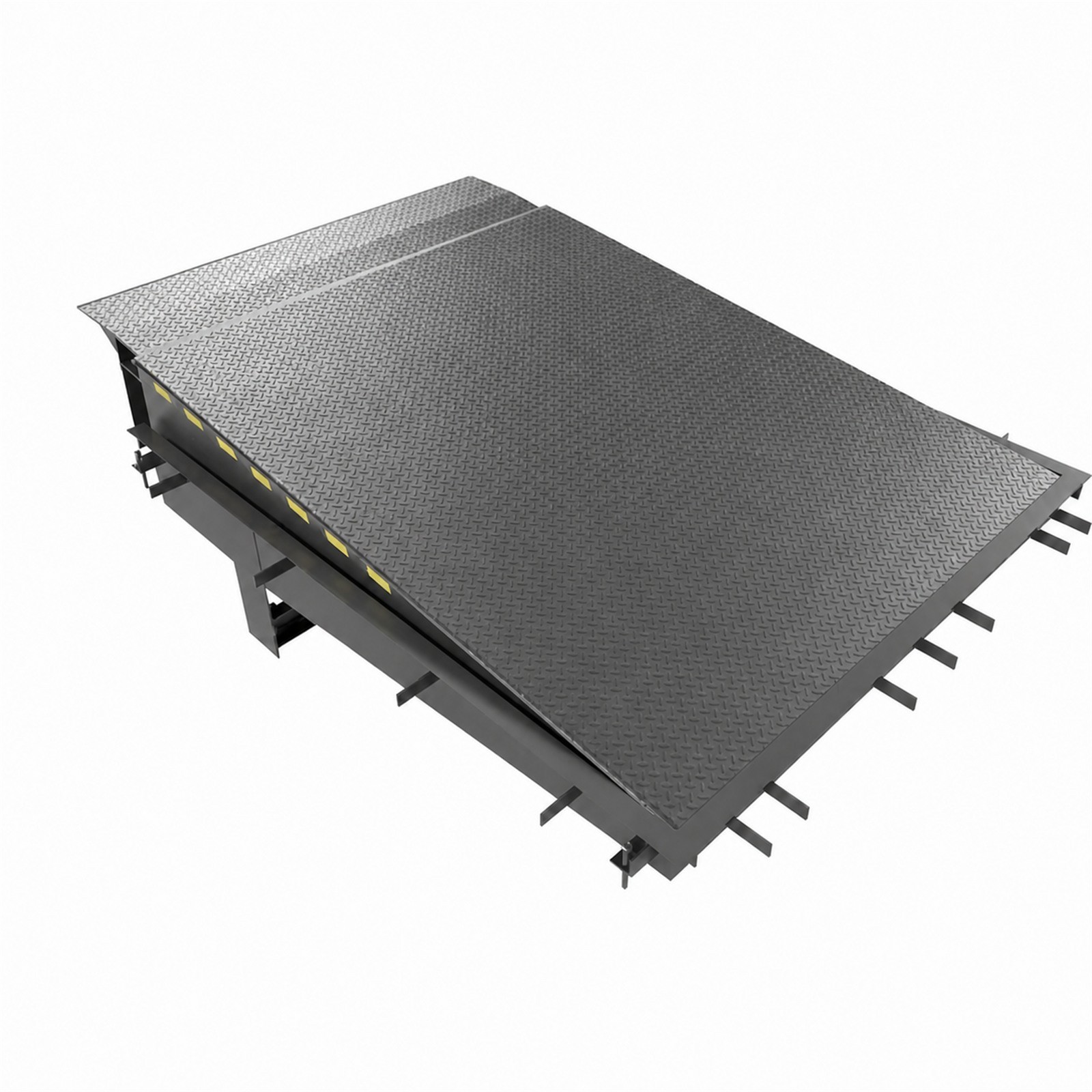

Ramo-szalunek przygotowany do zalania betonem

BRAVELO DOCK Tele RS jest przeznaczona do nowych obiektów przed wykonaniem posadzki. Obramowanie pomostu jest bezpośrednio zalewane betonem, a rama rampy pełni funkcję szalunku. Takie rozwiązanie porządkuje prace budowlane i ułatwia połączenie rampy z prefabrykowanymi elementami doku wykonanymi według wytycznych producenta.

Przed posadzką
montaż przewidziany na etapie budowy doku
Rama jako szalunek
obramowanie jest bezpośrednio zalewane betonem
Precyzyjne pozycjonowanie
język wysuwny J500 lub dostępny J1000
Dobór do projektu
wytyczne są przypisane do wybranego wymiaru
01 / KONSTRUKCJA

Stworzona do intensywnej pracy

Stalowy pomost z blachy ryflowanej 8/10 mm oraz język z blachy 12/14 mm zapewniają trwałe podparcie wózka i ładunku.

02 / BEZPIECZEŃSTWO

Kontrola na całej długości pomostu

Antypoślizgowa powierzchnia, osłony stóp, oznaczenia stref niebezpiecznych i zatrzymanie po zaniku zasilania chronią operatora i stanowisko.

03 / PROJEKT DOKU

Wytyczne dla wybranego wymiaru

Gniazdo, prefabrykaty i instalacje należy przygotować zgodnie z dokumentacją przypisaną do konkretnego wariantu rampy.

Wymiary i zakres pracy

Długość NL2000–4000 mm
Szerokość NW2000 / 2250 mm
Wysokość konstrukcji710 mm
Język LLJ500: 500 mm / J1000: 1000 mm*
Zakres pracy+280 / -410 mm**

* J1000 jest dostępny online dla szerokości 2000 mm i długości 2500–4000 mm. ** Dokładny zakres pracy zależy od wybranego wymiaru.

Napęd i sterowanie

Zasilanie400 V
Moc silnika1,5 kW
SterowanieTL201 / 24 V DC
Ciśnienie pracy150 bar
Zbiornik5 dm³

Konstrukcja i ochrona

Pomostblacha 8/10 mm
Język wysuwnyJ500 standard / J1000 opcja
Nośność dynamiczna60 kN standard / 100–120 kN opcja
Stopień ochronyIP65
Kolor standardowyRAL 9005

Co obejmuje wersja RS

Cena wybranego wariantu obejmuje rampę BRAVELO DOCK Tele RS przygotowaną do montażu w ramo-szalunku.

  • konstrukcja RS, w której rama pełni funkcję szalunku
  • nośność nominalna 60 kN / 6 t w standardzie
  • język wysuwny prosty J500 w standardzie
  • sterowanie TL201 z funkcją AUTO-POWRÓT
  • pomost lakierowany RAL 9005
  • instalacja elektryczna i hydrauliczna
  • deklaracja zgodności CE

Warianty online i wykonania na zapytanie

  • W konfiguratorze: nośność 100 kN / 10 t lub 120 kN / 12 t
  • W konfiguratorze: język J1000 dla wymiarów 2000 × 2500–4000 mm
  • J1000 dla pozostałych wymiarów na zapytanie
  • wymiary spoza listy standardowych rozmiarów
  • ocynk ogniowy, izolacja i inne kolory RAL
  • sterowanie TL211, integracja z bramą oraz inne wykonania specjalne

DOSTAWA DUŻEGO PRODUKTU

Transport towarowy lub odbiór osobisty

Transport towarowyDostawa urządzenia odpowiednim transportem ciężarowym.
Odbiór osobistyMożliwy po wcześniejszym potwierdzeniu gotowości produktu.
Termin 4–8 tygodniPlanowana dostawa lub gotowość do odbioru od potwierdzenia zamówienia.

Dokładny termin i warunki transportu potwierdzimy po przyjęciu zamówienia.

Dokumentacja techniczna

Pobierz kartę katalogowo-techniczną BRAVELO DOCK Tele, właściwą również dla wersji RS.

STANDARDOWE WYMIARY · 60 / 100 / 120 kN · J500 / J1000 · CENY NETTO

Skonfiguruj BRAVELO DOCK Tele RS i zamów online

Cena produktu zmienia się automatycznie po wyborze wymiaru, nośności i długości języka. Każdy dostępny wariant zawiera właściwą dla danego wymiaru konstrukcję RS. Pozostałe wykonania specjalne wyceniamy indywidualnie.

Przejdź do konfiguratora

BRAVELO DOCK Tele RS  ·  ramo-szalunek  ·  60 kN i J500 w standardzie  ·  opcje 100 / 120 kN oraz J1000  ·  ceny netto.

Nośność 60 kN standard / 100–120 kN opcja
Rodzaj języka J500 standard / J1000 opcja
Sterowanie TL201
Zasilanie 400 V / 1,5 kW / 24 VDC
Stopień ochrony IP65
Kolor standardowy RAL 9005
Norma CE
Wysokość konstrukcji 710 mm

Skonfiguruj towar o produkty powiązane
